Trong sản xuất, biết máy đang chạy hay dừng là chưa đủ. Người quản lý cần biết máy đang chạy với hiệu suất bao nhiêu, dừng vì lý do gì, và khi nào có dấu hiệu bất thường. Dashboard giám sát sản xuất (Production Monitoring Dashboard) tập trung các dữ liệu này trên một màn hình duy nhất. Trạng thái máy, sản lượng, thời gian dừng và chỉ số hiệu suất thiết bị tổng thể (OEE) được cập nhật theo thời gian thực, giúp người quản lý theo dõi và xử lý nhanh hơn.

Vậy dashboard giám sát sản xuất hoạt động như thế nào, và giúp nhà máy cải thiện hiệu quả sản xuất ra sao? Bài viết này đi từ cơ chế vận hành đến ứng dụng thực tế tại xưởng.

1. Vì sao nhà máy cần giám sát sản xuất theo thời gian thực?

Phần lớn nhà máy hiện nay không thiếu dữ liệu. Trong quá trình vận hành, máy móc liên tục phát sinh các thông tin như trạng thái chạy/dừng, sản lượng, tốc độ hoặc thông số vận hành. Tuy nhiên, ở nhiều nhà máy, những dữ liệu này chưa được thu thập và đưa đến người quản lý một cách kịp thời. Điểm khác biệt nằm ở tốc độ dữ liệu đó đến được tay người quản lý — nhanh hay chậm sẽ quyết định khả năng can thiệp kịp thời hay không. Khoảng thời gian từ lúc sự cố xảy ra đến lúc được phát hiện gọi là độ trễ thông tin (visibility lag). Trong vận hành hàng ngày, độ trễ này thường thể hiện qua ba dạng phổ biến:

• Sự cố dừng máy chỉ được ghi nhận vào cuối ca, sau khi công nhân đã tự xử lý tại chỗ.
• Hiệu suất máy giảm dần do hao mòn thiết bị, nhưng chỉ được phát hiện khi sản lượng cuối ngày thấp hơn kế hoạch.
• Dữ liệu từ các chuyền sản xuất được tổng hợp thủ công trên giấy hoặc Excel, mất nhiều giờ mới có báo cáo đầy đủ.

Chi phí của độ trễ này khá đáng kể trên quy mô nhà máy. Theo ABB, chi phí downtime ngoài kế hoạch dao động từ 10.000 đến 500.000 USD mỗi giờ tùy quy mô doanh nghiệp. McKinsey ghi nhận các nhà máy chuyển sang giám sát thời gian thực đạt mức tăng năng suất 10-15% và giảm thời gian máy dừng tới 50%, trong khi thời gian phát hiện sự cố có thể rút ngắn tới 70% so với mô hình báo cáo truyền thống.

Sự khác biệt giữa hai cách giám sát nằm chủ yếu ở tốc độ phản ứng với vấn đề:

Khi độ trễ thông tin được thu hẹp, người quản lý không còn phụ thuộc vào báo cáo cũ để nắm tình hình sản xuất. Thay vào đó, mọi thay đổi trên chuyền sản xuất được phản ánh ngay trên một màn hình duy nhất, đủ để xử lý trực tiếp trong ca làm việc. Đây chính là vai trò của dashboard giám sát sản xuất.

Đọc thêm: Quản Lý Sản Xuất Bằng Excel: 5 Rủi Ro Doanh Nghiệp Cần Lưu Ý

2. Dashboard Giám Sát Sản Xuất là gì?

Dashboard Giám Sát Sản Xuất là màn hình tổng hợp dữ liệu từ máy móc và dây chuyền, giúp người quản lý theo dõi tình trạng sản xuất tại một nơi duy nhất. Thay vì xem nhiều bảng Excel rời rạc hoặc chờ báo cáo cuối ca, dữ liệu được cập nhật liên tục theo thời gian thực, thường vài giây một lần. Tùy quy mô hệ thống, dashboard có thể theo dõi từ một máy, một dây chuyền cho đến toàn bộ khu vực sản xuất của nhà máy.

Dashboard không phải nơi lưu trữ dữ liệu. Nó là lớp hiển thị đứng trên một hệ thống thu thập và xử lý dữ liệu phía sau, có nhiệm vụ trình bày lại dữ liệu đó theo cách dễ đọc nhất. Nhiều nhà máy tự dựng dashboard bằng Excel nhưng không đạt hiệu quả như kỳ vọng, phần lớn vì nguồn dữ liệu phía sau vẫn cập nhật thủ công và chậm, chứ không phải do giao diện hiển thị.

Dashboard giám sát những dữ liệu nào?

Một dashboard không nhất thiết phải hiển thị tất cả dữ liệu mà nhà máy có. Các chỉ số nên được lựa chọn dựa trên nhu cầu theo dõi và xử lý của từng vị trí công việc. Công nhân đứng máy, quản đốc chuyền hay giám đốc sản xuất thường cần nhìn vào những nhóm dữ liệu khác nhau, dù cùng chia sẻ một nguồn dữ liệu gốc.

Một dashboard thiết kế tốt thường phân tầng dữ liệu theo vai trò như bảng trên. Lãnh đạo nhà máy chỉ cần xem lớp tổng quan để nắm tình hình chung, quản đốc cần lớp chi tiết theo từng chuyền, còn công nhân tại máy chỉ cần thông tin thao tác trực tiếp. Cách phân tầng này giúp mỗi người chỉ nhìn thấy phần dữ liệu thực sự phục vụ cho công việc của mình, thay vì phải lọc qua một bảng số liệu chung quá tải.

Giá trị của dashboard nằm ở khả năng xác định vấn đề

Hiển thị đúng nhóm dữ liệu là điều kiện cần, nhưng chưa đủ để một dashboard thực sự hữu ích. Điều quan trọng hơn là dashboard giúp người quản lý xác định vấn đề nhanh đến đâu. Ví dụ, thay vì chỉ hiển thị OEE của dây chuyền ở mức 68%, một dashboard tốt cho thấy hiệu suất giảm do máy dừng 40 phút trong ca, kèm nguyên nhân, thời điểm và máy bị ảnh hưởng. Khả năng đi từ một chỉ số tổng xuống nguyên nhân cụ thể như vậy gọi là drill-down, gần như là tính năng bắt buộc trên dashboard hiện đại.

Báo cáo sản xuất truyền thống cho biết chuyện gì đã xảy ra. Dashboard giám sát sản xuất cho biết chuyện gì đang xảy ra và cần xử lý gì tiếp theo. Sự khác biệt này giải thích vì sao dashboard được dùng ngay trong ca sản xuất, trong khi báo cáo thường chỉ được xem lại sau khi ca đã kết thúc.

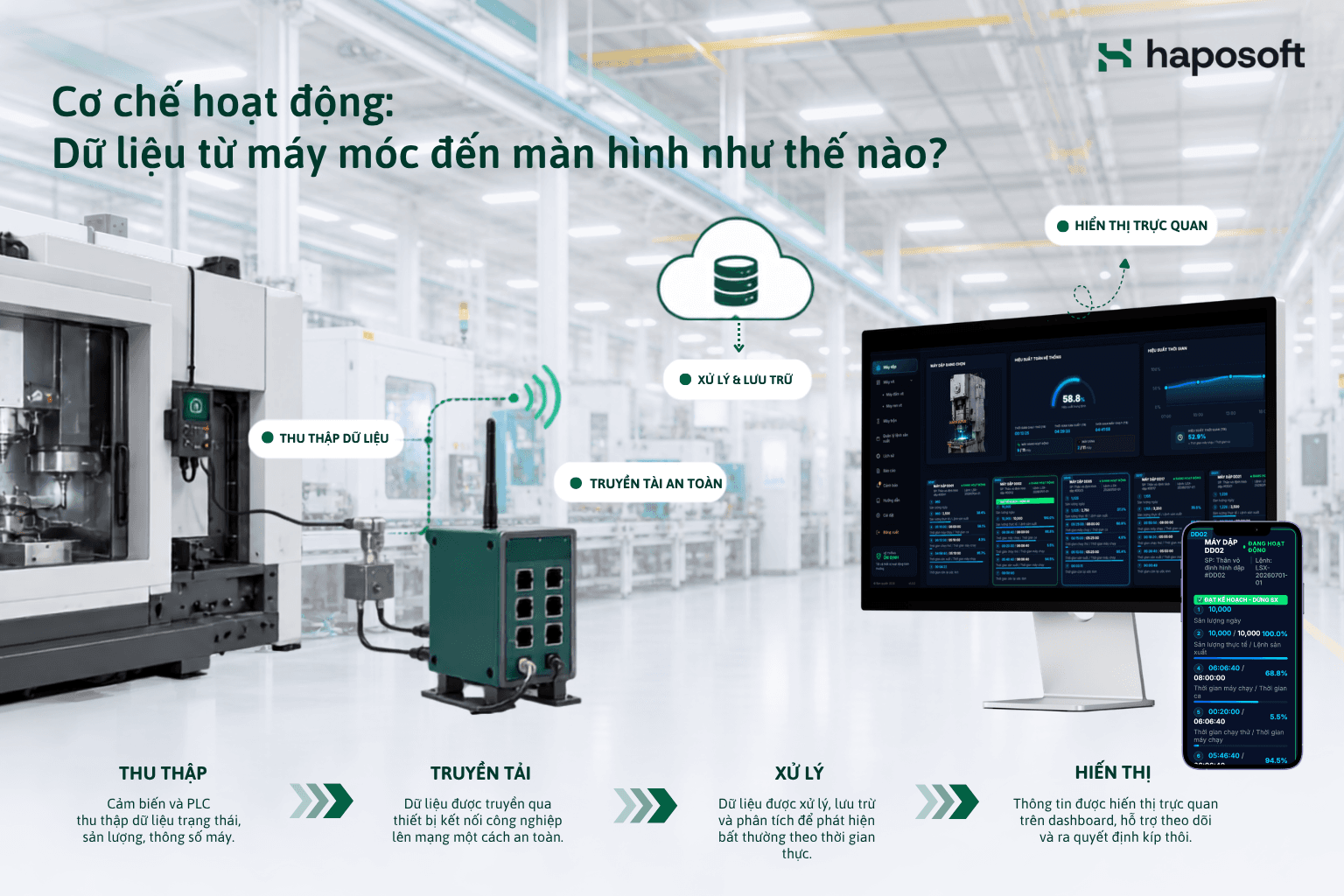

3. Cơ chế hoạt động: Dữ liệu từ máy móc đến màn hình như thế nào?

Để một con số như “OEE 68%” xuất hiện trên màn hình, dữ liệu phải đi qua bốn giai đoạn: thu thập tại máy, truyền về hệ thống trung tâm, xử lý thành chỉ số và hiển thị. Mỗi giai đoạn đảm nhiệm một vai trò khác nhau, từ lấy dữ liệu vận hành đến biến dữ liệu thô thành thông tin dễ hiểu. Tốc độ cập nhật của dashboard cũng phụ thuộc vào toàn bộ chuỗi này.

Bước 1: Thu thập dữ liệu tại máy

Dữ liệu bắt đầu từ chính máy móc trên xưởng. Với máy đời mới, bộ điều khiển logic khả trình (PLC) thường đã có sẵn các dữ liệu vận hành như tốc độ, sản lượng, trạng thái chạy hoặc dừng. Với máy cũ không có PLC hoặc không xuất được dữ liệu, nhà máy có thể lắp thêm cảm biến để đo các tín hiệu vật lý, chẳng hạn cảm biến rung để nhận biết máy đang chạy hay đứng yên.

Cách thu thập dữ liệu quyết định độ chính xác của toàn bộ hệ thống phía sau. Nếu dữ liệu đầu vào sai hoặc thiếu, các chỉ số được tính toán sau đó, kể cả OEE, cũng sẽ bị ảnh hưởng. Vì vậy, khảo sát hiện trạng máy móc thường là bước đầu tiên khi triển khai hệ thống giám sát sản xuất, trước khi lựa chọn phần mềm hay thiết kế giao diện.

Bước 2: Truyền dữ liệu về hệ thống trung tâm

Sau khi được thu thập, dữ liệu từ máy cần được truyền về một hệ thống trung tâm để tiếp tục xử lý. Tùy vào loại máy và hạ tầng của nhà máy, dữ liệu có thể được truyền qua nhiều giao thức khác nhau. Ba giao thức thường gặp gồm:

Trên thực tế, một nhà máy hiếm khi chỉ sử dụng một giao thức duy nhất. Máy móc từ nhiều đời và nhiều hãng khác nhau có thể sử dụng các giao thức riêng, nên cần một cổng kết nối biên (Edge Gateway) để chuyển dữ liệu về cùng một định dạng. Thiết bị này cũng có thể lưu tạm dữ liệu khi mạng bị gián đoạn, hạn chế tình trạng mất dữ liệu trước khi kết nối được khôi phục.

Bước 3: Xử lý dữ liệu thành chỉ số

Dữ liệu truyền về hệ thống ban đầu chỉ là những con số và trạng thái rời rạc, chẳng hạn số lượng sản phẩm hoặc trạng thái bật, tắt của máy. Hệ thống điều hành sản xuất (MES) hoặc nền tảng giám sát sẽ tổng hợp các dữ liệu này theo thời gian và đối chiếu với kế hoạch sản xuất. Từ đó, hệ thống có thể tính ra những chỉ số có ý nghĩa hơn như sản lượng theo giờ, thời gian dừng máy và OEE.

Đây cũng là bước hệ thống phân loại nguyên nhân dừng máy nếu nhà máy đã thiết lập sẵn các mã lỗi tương ứng. Khi dữ liệu được phân loại đúng, người quản lý không chỉ biết máy đang dừng mà còn có thể biết máy dừng vì lý do gì. Ngược lại, nếu bước xử lý và phân loại chưa được cấu hình đầy đủ, dashboard vẫn có thể hiển thị số liệu nhưng khó hỗ trợ phân tích nguyên nhân.

Bước 4: Hiển thị lên màn hình

Sau khi được xử lý, dữ liệu được đưa lên màn hình dưới dạng biểu đồ, mã màu hoặc các con số lớn để người quản lý dễ theo dõi. Tần suất làm mới có thể dao động từ vài giây đến khoảng một phút, tùy vào hạ tầng mạng và yêu cầu của từng nhà máy. Với những dây chuyền cần phản ứng nhanh, hệ thống có thể được cấu hình để cập nhật dữ liệu gần như tức thời.

Người dùng thường chỉ nhìn thấy bước cuối cùng là dashboard, nhưng dữ liệu phải đi qua ba bước phía trước trước khi xuất hiện trên màn hình. Vì vậy, một dashboard đẹp chưa chắc đồng nghĩa với dữ liệu chính xác hoặc cập nhật theo thời gian thực. Chất lượng của thông tin hiển thị phụ thuộc vào việc thu thập, truyền và xử lý dữ liệu ở phía sau.

4. Cách Đọc Chỉ Số Hiệu Suất Thiết Bị Tổng Thể (OEE) Trên Dashboard

Trong số các chỉ số xuất hiện trên dashboard, OEE thường được đặt ở vị trí nổi bật nhất vì nó gộp ba khía cạnh vận hành vào một con số duy nhất. Thay vì phải xem riêng lẻ máy chạy bao lâu, chạy nhanh hay chậm và sản phẩm đạt chuẩn bao nhiêu, người quản lý chỉ cần nhìn một con số phần trăm để biết tổng thể dây chuyền đang hoạt động hiệu quả đến đâu. Công thức tính là OEE bằng tỷ lệ vận hành nhân với hiệu suất chạy máy, nhân với tỷ lệ chất lượng.

Ba thành phần cấu thành OEE

Mỗi thành phần trong công thức trên phản ánh một loại tổn thất khác nhau trong sản xuất. Bảng dưới đây tóm tắt cách tính và ý nghĩa của từng thành phần.

Ba thành phần này nhân với nhau chứ không cộng lại, nên chỉ cần một thành phần thấp cũng đủ kéo OEE tổng xuống đáng kể. Ví dụ một dây chuyền có tỷ lệ vận hành 90%, hiệu suất chạy máy 92% và tỷ lệ chất lượng 97% sẽ chỉ đạt OEE khoảng 80%, thấp hơn nhiều so với cảm giác ba con số riêng lẻ đều cao mang lại. Đây cũng là lý do khi OEE giảm, người quản lý cần xem cả ba thành phần thay vì chỉ nhìn con số tổng, vì mỗi thành phần dẫn đến một hướng xử lý khác nhau.

OEE bao nhiêu được xem là tốt?

Mức 85% thường được nhắc đến như một chuẩn tham chiếu quốc tế cho OEE, đôi khi được gọi là mức "đẳng cấp thế giới". Tuy nhiên, dữ liệu khảo sát trên hàng nghìn máy kết nối cho thấy phần lớn nhà máy sản xuất rời rạc trong thực tế chỉ đạt trong khoảng 55 đến 70%, tức thấp hơn đáng kể so với mốc lý tưởng đó. Con số 85% vì vậy nên được xem là mục tiêu dài hạn, không phải thước đo để đánh giá một nhà máy đang hoạt động tốt hay kém.

Cách đọc OEE hữu ích hơn là theo dõi xu hướng theo thời gian, thay vì so sánh với một con số cố định. Nếu OEE của một chuyền tăng dần qua từng tuần, điều đó cho thấy các cải tiến đang phát huy hiệu quả, bất kể con số tuyệt đối đang ở đâu. Ngược lại, một chuyền có OEE cao nhưng đang giảm dần theo thời gian vẫn là dấu hiệu cần chú ý, dù con số hiện tại chưa hẳn đã thấp.

Đọc OEE trên dashboard trong thực tế

Trên màn hình thực tế, OEE thường không đứng một mình mà đi kèm biểu đồ tách riêng ba thành phần bên dưới. Cách trình bày này cho phép người quản lý xác định ngay vấn đề đang nằm ở đâu chỉ bằng một cái nhìn, thay vì phải tính toán ngược lại từ con số tổng. Chẳng hạn khi thấy tỷ lệ vận hành thấp bất thường trong khi hai thành phần còn lại vẫn ổn định, người quản lý có thể suy đoán ngay vấn đề nằm ở thời gian dừng máy, và tiếp tục tra cứu nguyên nhân dừng chi tiết ngay trên cùng dashboard.

Đọc thêm: OEE là gì? Hướng dẫn tính OEE chuẩn xác cho nhà máy sản xuất

5. Dashboard Sản Xuất Phản Ứng Với Sự Cố Và Hỗ Trợ Quản Lý Tổng Thể Như Thế Nào?

Dashboard sản xuất có giá trị ở hai cấp độ. Ở cấp vận hành, hệ thống giúp phát hiện và cảnh báo khi máy phát sinh sự cố. Ở cấp quản lý, dashboard giúp theo dõi tình hình của nhiều máy hoặc chuyền cùng lúc, từ đó xác định vấn đề cần ưu tiên xử lý.

Dashboard phát hiện sự cố và cảnh báo như thế nào?

Khi một máy dừng ngoài kế hoạch, hệ thống có thể nhận tín hiệu gần như ngay lập tức và xác định trạng thái của máy. Nếu được xác định là bất thường, hệ thống có thể cập nhật trạng thái trên dashboard và gửi cảnh báo đến người phụ trách qua các kênh được cấu hình sẵn. Tùy từng giải pháp, cảnh báo có thể chỉ hiển thị trên màn hình tại xưởng hoặc được gửi thêm qua email, ứng dụng điện thoại hay hệ thống quản lý bảo trì.

Điểm quan trọng không nằm ở việc cảnh báo được hiển thị bằng cách nào, mà ở việc quá trình phát hiện có được thực hiện tự động hay không. Khi dữ liệu được lấy trực tiếp từ máy, hệ thống không cần chờ công nhân phát hiện rồi báo cáo mới ghi nhận sự cố. Người phụ trách có thể biết máy đang dừng và bắt đầu xử lý sớm hơn, thay vì đến cuối ca mới nhận được thông tin.

Dashboard hỗ trợ quản lý tổng thể như thế nào?

Ngoài theo dõi từng máy, dashboard có thể tổng hợp dữ liệu của nhiều máy hoặc chuyền trên cùng một giao diện. Người quản lý không cần đi kiểm tra từng khu vực hoặc chờ báo cáo riêng từ từng chuyền mới biết tình hình sản xuất. Thay vào đó, họ có thể nhanh chóng nhìn thấy trạng thái, sản lượng và hiệu suất của từng khu vực ngay trên màn hình.

Khi một máy hoặc chuyền có hiệu suất thấp, thời gian dừng cao hoặc phát sinh cảnh báo, thông tin này có thể được làm nổi bật để người quản lý nhận biết nhanh hơn. Từ đó, họ có thể xác định khu vực cần kiểm tra trước và tập trung nguồn lực vào vấn đề quan trọng. Dashboard vì vậy không chỉ giúp “nhìn thấy dữ liệu”, mà còn giúp người quản lý biết nên chú ý vào đâu.

6. Dashboard Là Một Phần Trong Hệ Thống Giám Sát Sản Xuất Của Haposoft

Một dashboard chỉ hiển thị số liệu sẽ khó tạo ra nhiều giá trị nếu đứng riêng lẻ. Dashboard cần được kết nối với các phân hệ vận hành phía sau để dữ liệu có thể được theo dõi, xử lý và sử dụng xuyên suốt. Đây cũng là cách Haposoft xây dựng hệ thống giám sát sản xuất thông minh Smart Factory, trong đó dashboard là giao diện trung tâm kết nối với các phân hệ khác.

Trong hệ thống của Haposoft, các phân hệ đi kèm dashboard bao gồm:

• Quản lý lệnh sản xuất: tạo và theo dõi lệnh sản xuất cho từng máy, đối chiếu trực tiếp sản lượng thực tế với kế hoạch ngay trên cùng giao diện.
• Cảnh báo: ghi nhận và phân loại sự cố theo mức độ, từ cảnh báo thông thường đến lỗi nghiêm trọng cần xử lý ngay, kèm quy trình xác nhận và đánh dấu đã khắc phục.
• Lịch sử và báo cáo: lưu lại toàn bộ dữ liệu vận hành theo ca, ngày, tuần, tháng, phục vụ xuất báo cáo hoặc phân tích xu hướng hiệu suất về sau.
• Cấu hình thiết bị: cho phép thiết lập thông số kỹ thuật, ca làm việc, ngưỡng cảnh báo riêng cho từng máy, để dữ liệu hiển thị đúng với đặc thù của từng loại thiết bị.

Nhờ các phân hệ được kết nối trong cùng một hệ thống, dữ liệu từ máy móc có thể được theo dõi xuyên suốt từ lúc phát sinh đến khi xử lý và báo cáo. Người quản lý không chỉ biết máy đang chạy hay dừng, mà còn có thể xem nguyên nhân, theo dõi lịch sử và đánh giá hiệu suất theo từng khoảng thời gian.

Đọc thêm Case Study: Hệ thống Giám sát sản xuất và Truy xuất nguồn gốc lô cho nhà máy AFCHEM (FSSC 22000)

7. Kết Luận

Dashboard giám sát sản xuất giúp nhà máy chuyển từ chờ báo cáo sang theo dõi dữ liệu theo thời gian thực. Người quản lý có thể nhanh chóng nhận biết máy nào đang dừng, chuyền nào đang giảm hiệu suất và vấn đề nào cần được ưu tiên xử lý. Tuy nhiên, dashboard chỉ là phần hiển thị của một hệ thống lớn hơn. Khi dữ liệu từ máy móc được kết nối, xử lý và lưu trữ đầy đủ, nhà máy mới có thể từng bước quản lý sản xuất dựa trên dữ liệu thay vì thông tin thủ công.
